가변형 스위칭 전원 - A형







********    130W    175H    320D    ********

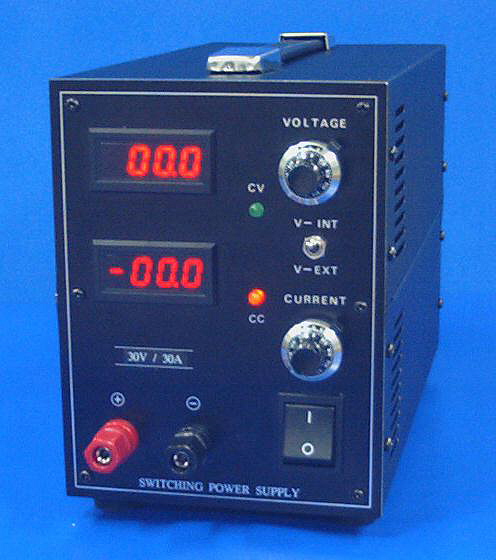

     1. VOLTAGE 는  전압 가변용 VR이며, CURRENT 는  전류 가변용 VR 입니다.

     2. 두 VR 사이의 SW 는  내부/외부  제어 전환 스윗치로서,  위로 놓은 상태 -

        VC - INT 일 때는 자체의 VOLTAGE, CURRENT, 손잡이로 조정이 되고, 아래로

        내려 놓아  VC - EXT 일 때는  후면의 단자에서, 외부 제어를 할수 있습니다.



          ※  0 ~ 5V 로 제어 할 수도 있고,  VR 로도 제어 할 수 있습니다 ※

        D/A 출력 +5V 로  제어 할 때는  D/A 의 G를  G에 연결하고, +5V 출력을  V 와 C

        에 입력 시키면,  0 ~+5V 가  0 ~ 최대값의  전압/전류 로  가변 됩니다.

          ※ V 만 제어 하려면 C와R을 연결 해두고 V에 0~+5V를 주어야 합니다.

          ※ C 만 제어 하려면 V와R을 연결 해두고 C에 0~+5V를 주어야 합니다.

       VR 로  제어 할 때는  1번을 G,  2번을 V , C 에  연결하고,  3번을 R 에 연결하며,

       R 에는 내부 IC에서  +5V 의 정전압이 출력되므로,  VR 제어시 에만 사용 합니다.



        ※ 전압은 최대치를  써도 무방하며, 전류의 연속사용은  열을 생각하여 80%

            이하로 사용해야, 수명 면에서나  입력전압이 낮을 때 무리가 없습니다.



       ※ 처음 구입 하신 경우는  운반중에  전면의 조정놉이  아무렇게 설정 되어서

          바로 작동이 되지 않을 수 있습니다.  두 개의 조정 볼륨 사이의  소형 토글을

          위로 (VC-INT)  하시고,  CURRENT VR을 최대로 하고 VOLTAGE VR을 올리면

          잘 됩니다.   부하가 아주 가볍거나,  부하 없이  낮은 전압에서는 휀이 돌지

          않을 수 있습니다.     < 그렇게 만들었기 때문입니다 >



사용중에 의문 사항이 있으시면    02-465-3530 으로 문의 하십시요
