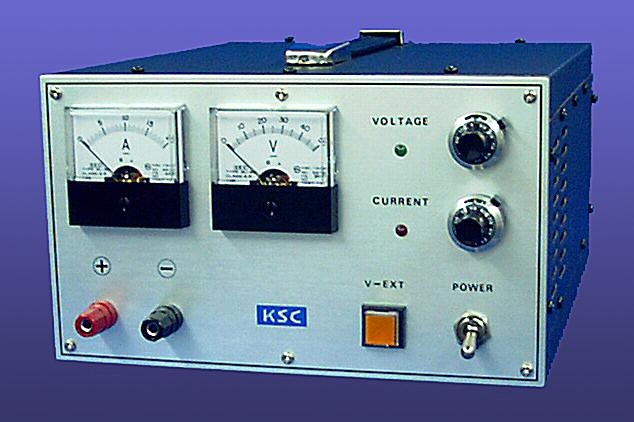

가변형 스위칭 전원 - B형









********    260W    135H    350D    ********



     1. VOLTAGE 는  전압 가변용 VR이며,   CURRENT 는  전류 가변용 VR 입니다.

     2. EXT ADJ 는  전압(전류) 가변의  내부/외부 전환 스윗치로서,   앞으로 나온 상태

        일 때는  자체의  전압 / 전류 손잡이로  조정이 되고,  눌러서 잠근 상태일 때는

        후면의   EXT ADJUST   단자에서,  외부 제어를 할 수 있는 상태 입니다.


          ※  0 ~ 5V 로 제어 할 수도 있고,  VR 로도 제어 할 수 있습니다 ※

        D/A 출력  5V로  제어 할 때는  D/A의 G를 GND에 연결하고, + 5V 출력을 V, 와 C,

        에 입력 시키면,  0 ~ + 5V 가  0 ~ 최대값의  전압/전류 로  가변 됩니다.

          ※ V 만 제어 하려면 C와R을 연결 해두고 V에 0~+5V를 주어야 합니다.

          ※ C 만 제어 하려면 V와R을 연결 해두고 C에 0~+5V를 주어야 합니다.

        VR 로  제어 할 때는  1번을 G,  2번을 V , C 에  연결하고,  3번을 R 에 연결하며,

        R 에는 내부 IC에서 + 5V 의 정전압이 출력되므로,  VR 제어시 에만 사용 합니다.



     3. 전면의 출력단자는  모두 10A 이내로만  사용이 가능 합니다.  그 이상의 전류는

        반드시  후면의  큰 단자를  써야  출력 전류가  제데로  나옵니다.



   ※ 전압은 최대치를  써도 무방하며,  전류의 연속사용은  열을 생각하여 80%

       이하로 사용해야, 수명 면에서나  입력전압이 낮을 때 무리가 없습니다.

   ※ 전원을 플라즈마용으로 쓰실 때는 정전류로 쓰시고, 직렬로 저항을 넣으십시요.

   ※ 전자석 용으로 쓰실 때는 정전류로 쓰시고, 헌팅이 일어 날 때는 직렬로 저항을

   ※ 온도 제어에 쓰실 때는 전류를 보륨으로 제한 하시고, 외부 전압제어 입력에

        자동 온도 조절기의 출력 5V 를 넣으시면 됩니다.

    < VR  1을 GND  2를 CUR  3을 R+5V 에 연결하고, 히터 최고전류에 맞추세요 >



      ※ 처음 구입 하신 경우는  운반중에  전면의 조정놉이  아무렇게 설정 되어서

         바로 작동이 되지 않을 수 있습니다.   V-EXT 보턴을 눌러두면 외부 조정 이니

         반드시 뽑아 두시고,  CURRENT VR을 최대로 하고 VOLTAGE VR을 올리면

         잘 됩니다.   부하가 아주 가볍거나,  부하 없이  낮은 전압에서는 휀이 돌지

         않을 수 있습니다.        < 그렇게 만들었기 때문입니다 >



사용중에 의문사항이 있으시면    02-465-3530 으로 문의  하십시요
